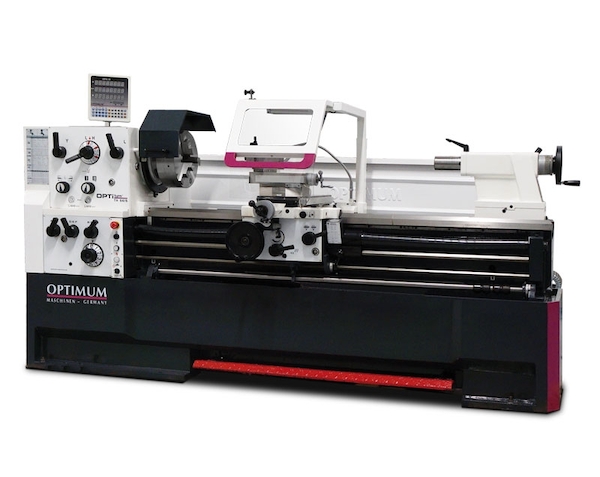

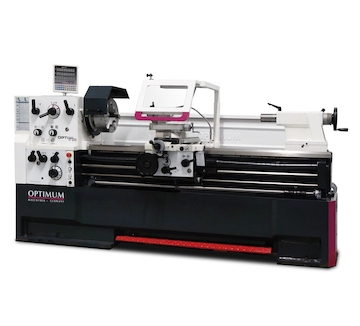

Soustruh OPTIturn TH 5630

Optimum OPTIturn TH 5630 - Soustruh na kov 3462180

  • Dostupnost:není skladem
  • Vaše cena: 725 988  s DPH (599 990  bez DPH)

Možnost on-line plateb

Kartou nebo okamžitým převodem.

Tento soustruh je kompletně vybaven masivními posuvy a šrouby a vyznačuje se vysokou univerzálností, přesností a efektivitou. Je vybaven digitálním odměřováním všech tří os.

  • Upínání vřetene Camlock DIN ISO 702-2 č. 8
  • Kalené a broušené vřeteno uložené v nastavitelných kuželíkových ložiscích běží v olejové lázni
  • Zaručená házivost čela vřetene

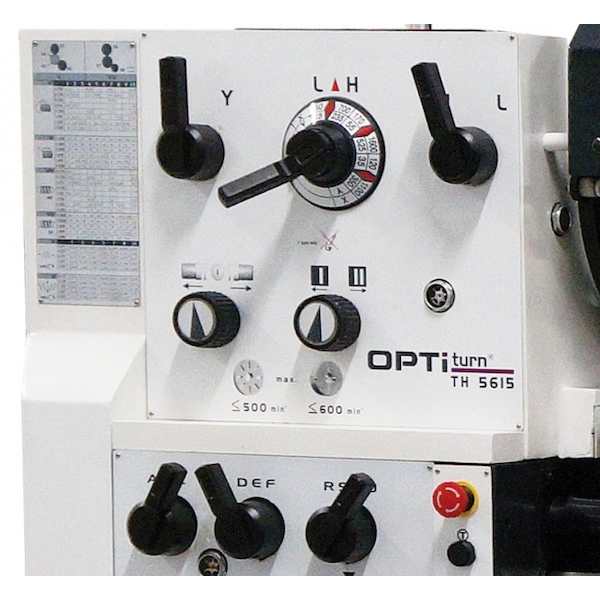

  • Uzavřená posuvová skříň s rychlým řazením, všechna ozubená kola a hřídele kalené a broušené běží v olejové lázni
  • Podstavec a lože stroje jsou odlity z jednoho kusu litiny
  • Vyjímatelný můstek lože
  • Kalené a broušené vodící plochy lože
  • Centrální mazání vodících ploch
  • Dorazová tyč se čtyřmi vačkami pro vypínání podélného posuvu

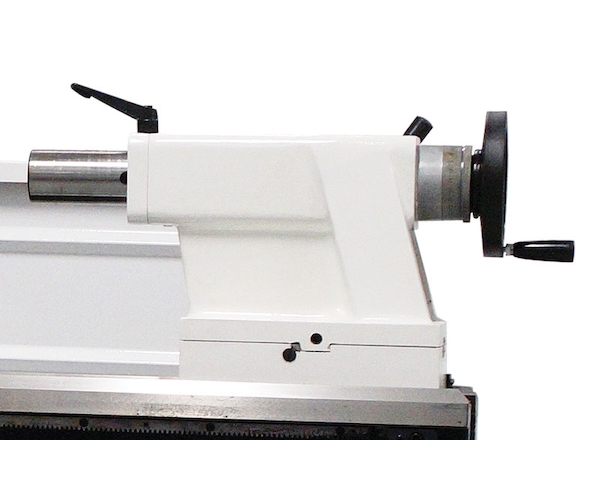

  • Koník přestavitelný o ±13 mm

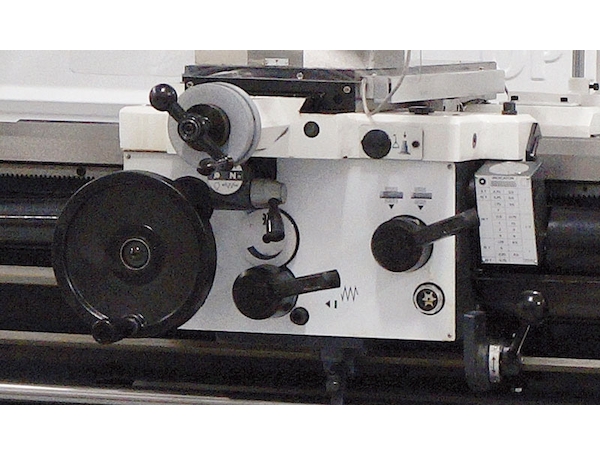

  • Chod vpravo-vlevo přepínatelný ovládací pákou přímo na suportu
  • Podpěťový spínač, nouzový vypínač a jištění motoru
  • Mechanická nožní brzda vřetene
  • Provedení dle DIN 8606 (nástrojařská přesnost)
  • Digitální odměřování všech tří os pomocí skleněných pravítek
  • Sklíčidlo „Made in Czech Republic - soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy

Rozsah dodávky:

  • 3-čelisťové sklíčidlo Ø 315 mm
  • Pevná luneta pro Ø 19 – 165 mm
  • Pohyblivá luneta Ø 16 – 95 mm
  • Chladící zařízení
  • Stěna ostřiku
  • Brzda vřetene
  • Držák pro čtyhranné nože D 32×150 mm
  • Rychloupínací nožový držák SWH 7-C
  • Redukční pouzdro MK7/MK5
  • Pevný hrot MK5 – 2 ks
  • Halogenová svítilna 50 W/24 V
  • Kufřík s nářadím
  • Olejová náplň
  • Digitální odměřování polohy DPA 21
  • Příkon:7500 W
  • Otáčky:25 – 1600 ot/min
  • Hmotnost:3000 kg
  • Šířka lože:350 mm
  • Průchod vřetene:80 mm
  • Posuv pinoly:180 mm
  • Výška hrotů:280 mm
  • Počet rychlostních stupňů:12
  • Rozměry (š × v × h):4340 × 1460 × 1150 mm
  • Elektrické připojení:400 V
  • Plynulá změna otáček:ne
  • Kužel vřetene:MK7
  • Otáčky - provedení Vario:10 – 2500 ot/min
  • Příkon motoru chladícího čerpadla:100 W
  • Max. točný průměr nad ložem:560 mm
  • Vzdálenost mezi hroty:3000 mm
  • Kužel pinoly koníku:MK5
  • Posuv podélný:0,059– 1,646 mm/ot.( 35 )
  • Max. posuv nožového suportu:130 mm
  • Max. posuv příčného suportu:316 mm
  • Závit metrický:0,2 –14 mm/ot.( 47 )
  • Závit palcový :2 –112 záv./1“( 60 )
  • Upnutí vřetene:Camlock DIN ISO 702-2 č. 8
  • Max. točný průměr nad suportem:355 mm
  • Max. točný průměr bez můstku:790 mm
  • Délka můstku:270 mm
  • Posuv příčný:0,020– 0,573 mm/ot.( 35 )
  • Závit trapézový :4– 112 D.P.( 50 )
  • Závit modulový :0,1– 7 M.P.( 34 )

Máte-li dotaz k tomuto produktu, neváhejte se nás zeptat.

Položky označené * jsou povinné.

Příslušenství

Příslušenství k produktu

Chladící kapalina AG COOL B 553, 5 kg

Dostupnost: skladem
1 027  849  bez DPH
ks

Nivelační prvek SE 2

Dostupnost: skladem
1 293  1 069  bez DPH
ks
Doprava zdarma

Rychloupínací nožový držák sada SWH 7 - C

Dostupnost: skladem
36 288  29 990  bez DPH
ks

Otočný hrot OPTIMUM s kuželem MK 4

Dostupnost: skladem
1 572  1 299  bez DPH
ks

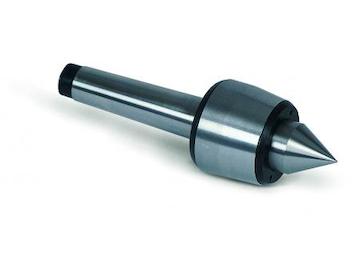

Otočný hrot OPTIMUM s kuželem MK 5
