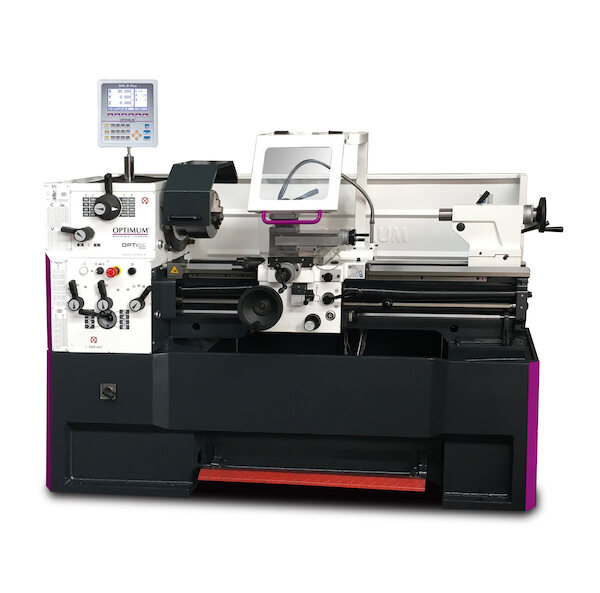

Soustruh OPTIturn TH 4215 D

Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu s digitálním odměřováním polohy DPA 31 Plus. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze.

• Kalené a broušené vodicí dráhy lože
• Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
• Zaručená házivost čela vřetene <0,015 mm
• Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
• Pravý / levý chod lze přepnout na podélném suportu
• Centrální jednotka mazání v podélném suportu
• Podstavec a lože soustruhu odlity z jednoho kusu litiny
• Ochranný kryt vodícího šroubu
• Nožní brzda pro nouzové zastavení
• Bezpečnostní ruční kola v ose X a Z
• Koník lze přestavit o ± 10 mm pro soustružení kuželů
• Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
• Digitální odměřování polohy DPA 31 Plus
• Přehledná fóliová klávesnice
• Vysoká pracovní přesnost
• Snížené procento chyb
• Měřící lišta s čtecí hlavou na podélném suportu
• Magnetické pásky na příčném a nožovém suportu

Rozsah dodávky:

• Digitální odměřování polohy DPA 31 Plus
• 3-čelisťové sklíčidlo ø 250 mm
• Pevná luneta, průchod Ø 15 - 105 mm
• Pohyblivá luneta, průchod Ø 10 - 65 mm
• LED osvětlení stroje
• Redukční pouzdro MK 6 / MK 4
• Pevný hrot MK 4
• Čtyřstranný nožový držák
• Seřizovací nářadí
• Doraz s jemným nastavením
• Chladicí zařízení

• Příkon:4,6 kW
• Hmotnost:1340 kg
• Šířka lože:250 mm
• Průchod vřetene:52 mm
• Výška hrotů:210 mm
• Počet rychlostních stupňů:16
• Rozměry (š × v × h):2525×1615×915mm
• Elektrické připojení:400 V
• Plynulá změna otáček:Ne
• Kužel vřetene:MK6
• Otáčky - provedení Vario:10–2500ot/min
• Max. točný průměr nad ložem:420 mm
• Vzdálenost mezi hroty:1500 mm
• Kužel pinoly koníku:MK4
• Posuv podélný:0,05 –1,7 mm/ot. (17 )
• Max. posuv nožového suportu:140 mm
• Max. posuv příčného suportu:230 mm
• Závit metrický:0,2 – 14 mm/ot. (39 )
• Závit palcový :72 – 2 záv./1“ (45 )
• Upnutí vřetene:Camlock DIN ISO 702-2 č. 6
• Zdvih pinoly:120 mm
• Max. točný průměr bez můstku:590 mm
• Průměr pinoly:50 mm
• Délka můstku:260 mm
• Posuv příčný:0,025 –0,85 mm/ot. (17 )
• Závit trapézový :8 –44 D.P. (21 )
• Závit modulový :0,3 –3,5 M.P. (18 )
• Max. výška upnutí nožového držáku:20 mm
• Otáčky:45–1800ot/min
