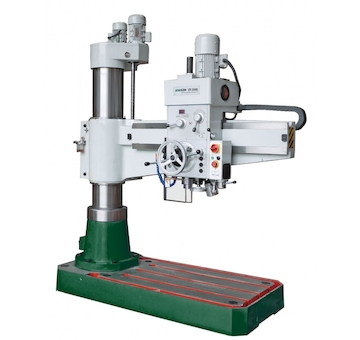

Radiální vrtačka VR 3050

Přesná a masivní radiální vrtačka, ideální pro univerzální použití při sériové výrobě.

• Plynulá regulace otáček vřetene pomocí frekvenčního měniče
• Digitální ukazatel počtu otáček
• Koncové dorazy polohy vřetene
• Hydraulické upínání ve všech osách
• Tlačítko mazání a elektrorozvaděč na pravé straně vřeteníku
• Trochoidní mazání olejem
• S bezpečnostními prvky
• Bezpečnostní prvky lze také přidat na konec vodicího šroubu a vodicí plochy
• Elektrické díly odpovídající standardům CE, CSA, UL
• PLC řídící jednotka
• Elektronický kontrolní systém
• Elektronický ventil hydraulického systému

Rozsah dodávky:

• Upínací kostka 750 x 500 x 500 mm
• Šrouby M24 pro T-drážky
• Redukční pouzdro MK5 / MK4
• Redukční pouzdro MK4 / MK3
• Redukční pouzdro MK3 / MK2
• Klínový vyrážeč
• Klíč pro demontáž nástroje
• Kotvicí šrouby M24 x 400 mm, 6 ks
• Vrtací sklíčidlo 1 – 16 mm, B16
• Redukce MK4 / B16

• Hmotnost:3200 kg
• Průměr sloupu:320 mm
• Počet rychlostních stupňů:6
• Rozměry (š × v × h):2195×2480×970mm
• Elektrické připojení:400 V
• Plynulá změna otáček:Ano
• Vrtací výkon max. | ocel:50 mm
• Kužel vřetene:MK5
• Úhel otáčení vrtací hlavy:180 °
• Vrtací výkon max. | litina:60 mm
• Řezání závitů | ocel:M40
• Řezání závitů | litina:M46
• Rozsah rychlosti posuvu:0,06 - 0,85 mm/ot.
• Vzdálenost vřeteno - sloup:350 - 1400 mm
• Rozsah posuvu vřetene:280 mm
• Rychlost zvedání/spouštění ramene:1,2 m/min
• Výkon hlavního motoru:3000 W
• Výkon zvedacího motoru ramene:1100 W
• Výkon hydraulického čerpadla pro zpevnění vřeteníku, sloupu a ramene:750 W
• Vzdálenost vřeteno - pracovní stůl:350 – 1250 mm
• Otáčky:38–2000ot/min
