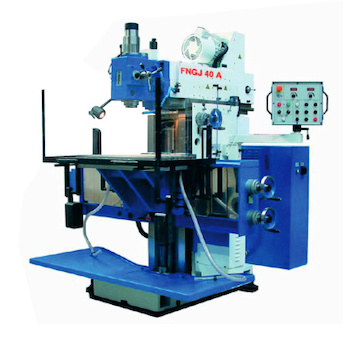

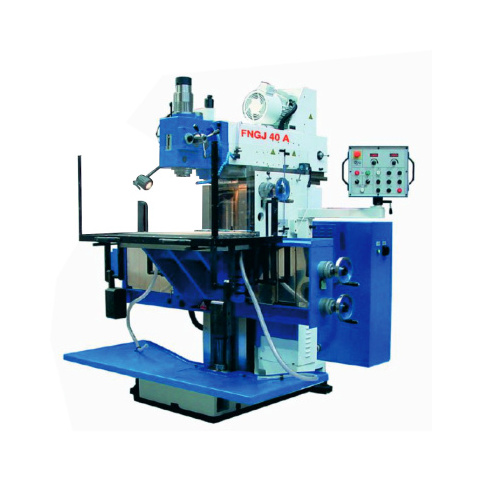

FNGJ 40 A Nástrojářská frézka TOS Olomouc

Frézka FNGJ 40 A je konvenční nástrojářská frézka, určená pro frézovací, vrtací vyvrtávací a závitovací operace na obrobcích do hmotnosti 350 kg v malosériové výrobě, zejména v nástrojárnách.

Stroj je dodáván s horizontálním vřetenem, uloženým ve smykadlovém vřeteníku. Dále je stroj vybaven vertikální hlavou a pevným úhlovým stolem. Vertikální hlava je opatřena pinolou s ručním výsuvem, vřeteno lze naklápět v rozsahu ± 90°. Dokonalé upnutí nástroje je zajištěno pneumaticko-hydraulickým upínáním nástroje (zvláštní provedení) v horizontálním i vertikálním vřetenu. Rozsah otáček vřetena je rozdělen do dvou stupňů s plynulou regulací s maximem 4000 ot./min. a v kombinaci s plynulou regulací pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů. Optimální mazání funkčních ploch je zajištěno pomocí mazacího agregátu s dávkovači. Stroj je rovněž vybaven chlazením nástroje, svítidlem a bezpečnostním krytem pracovního prostoru. Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství.

Hlavní výhody

Plynule stavitelné otáčky pomocí frekvenčního měniče ve dvou stupních
Vřeteno ve výsuvné pinole s hrubým a jemným výsuvem
Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
Pneumaticko-hydraulické upínání nástroje v horizontálním i vertikálním vřetenu (zvláštní provedení)
Kalené vodící plochy
Jednoduchá a komfortní obsluha, kompaktní uspořádání
Centrální mazání s dávkovači
Široké technologické možnosti
Vysoká tuhost, přesnost a spolehlivost
Snadná údržba
Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

Standardní provedení frézky TOS FNGJ 40 A

Pevný úhlový stůl o rozměrech 800 × 400 mm
Vertikální hlava
Frekvenční měnič v pohonu vřetene
Hrubý a jemný výsuv pinoly
Strojní posuv X,Y,Z (plynule stavitelné posuvy)
Ruční kola na osách X,Y a Z s odměřovacími číselníky s dělením 0,01 mm
Centrální mazání s dávkovači
Chlazení nástroje
Elektrické provedení pro napětí 3 × 400 V/50 Hz
Nástřik stroje - modrá a šedá barva odstín RAL 5010/RAL 9002
Osvětlení pracovního prostoru
Kryt pracovního stolu

Zvláštní provedení frézky TOS FNGJ 40 A

Provedení pro palcovou odměřovací soustavu
Elektrické provedení pro hodnoty napětí jiné než 3 × 400 V/50 Hz
Odklapěč vertikální hlavy
Pneumaticko - hydraulické upínání nástroje
Kuličkové šrouby v osách X a Y
Kryt svislého vedení
Jiný barevný odstín

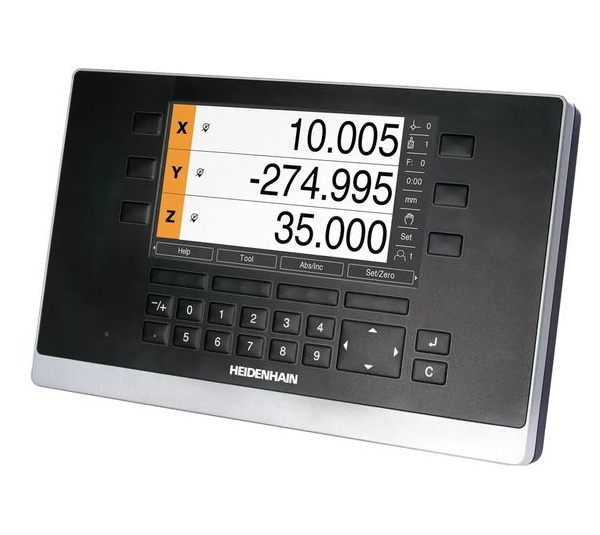

Vybavení stroje číslicovou indikací polohy ve 3 osách ND 5023

Zvláštní příslušenství frézky TOS FNGJ 40 A

Otočný a sklopný stůl TU 32N
Rameno s podpěrným ložiskem LFH 32N
Obrážecí hlava IOB 32N
Odklápěč

Součásti dodávky frézky TOS FGV 32

Frézka je dodávána ve smontovaném stavu. Společně se strojem je dodáváno normální příslušenství, objednané zvláštní příslušenství a průvodní dokumentace stroje, která obsahuje

Balící list
Návod k obsluze a údržbě stroje
Protokol přesnosti
Prohlášení o shodě - CE
Vstupní elektrorevizní zpráva

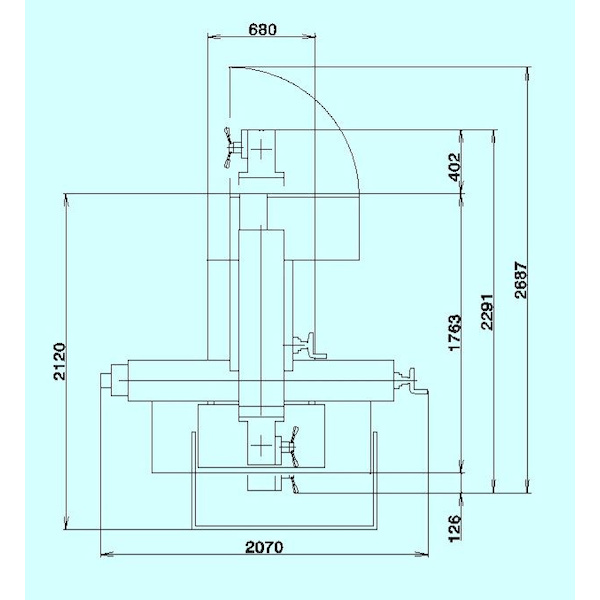

Technická data:

Vnější rozměry pracovního stolu	800 x 400 mm
Počet upínacích drážek	7 ks
Šířka upínacích drážek stolu	14 mm
Rozteč upínacích drážek stolu	50 mm
Pracovní dráha osy "X"	600 mm
Pracovní dráha osy "Y"	400 mm
Pracovní dráhy osy "Z"	400 mm
Počet posuvů	plynule regulované ks
Rozsah posuvů osy "X" a "Y"	15 - 1000 mm/min.
Rozsah posuvů osy "Z"	6 - 400 mm/min.
Rychloposuv osy "X" a "Y"	2000 mm/min.
Rychloposuv osy "Z"	800 mm/min.
Upínání horizontálního vřetena	40 ISO
Vzdálenost h. vřetena od stolu	148 - 548 mm
Počet stupňů otáček h .vřetena	2 plynule regulované stupeň
Rozsah otáček h. vřetena	50 - 4000 ot/min.
Upínání vertikálního vřetena	40 ISO
Vzdálenost v. vřetena od sloupu	250 - 650 mm
Počet stupňů otáček v. vřetena	2 stupeň
Rozsah otáček v. vřetena	50 - 4000 ot/min.
Natočení v. vřetena	+/- 90 °
Výsuv pinoly	80 mm
Výkon hlavního motoru	4 kW
Výkon posuvového motoru	1,1 kW
Maximální přípustné zatížení stolu	350 kg
Celkový příkon stroje	22 kVA
