CNC router Numco SHG 0609 ATC

CNC router Numco SHG 0609 ATC
  • V nabídce od:31.12.2021
  • Dostupnost:skladem
  • Vaše cena: 919 564  s DPH
  • (759 970  bez DPH)
ks

Možnost on-line plateb

Kartou nebo okamžitým převodem.

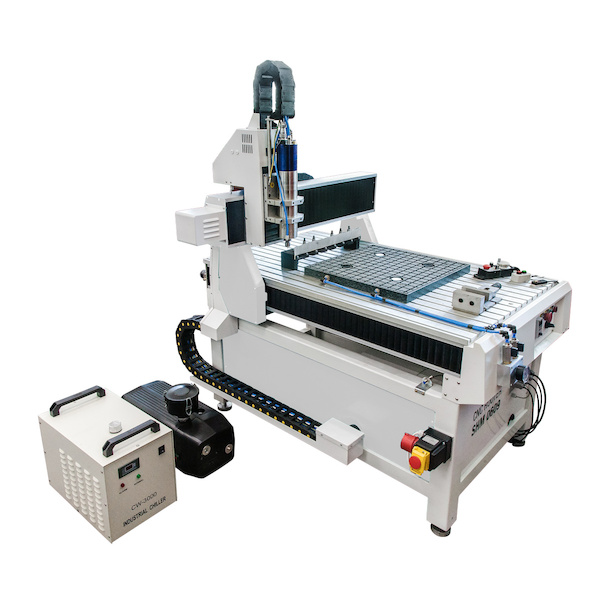

Tříosý router s vysokootáčkovým vřetenem vhodný k obrábění slitin neželezných kovů, plastů a dřeva. Součástí stroje je ATC kit a vakuový stůl.

  • Tato řada routerů je určena pro obrábění slitin neželezných kovů, plastů a dřeva v reklamním a nábytkářském průmyslu. Své uplatnění naleznou, ale i při výrobě měkkých vstřikovacích forem, elektrod a jiných tvarově náročných aplikací.
  • Stroje jsou v základním provedení vybaveny řídícím systémem ARMOTE, MPG ovladačem pro usnadnění seřizovacích prací, sondou pro určení délkové korekce nástroje, Start/stop tlačítkem pro opakované zpracování výrobních programů, 2F krokovými motory, přesnými kuličkovými šrouby, lineárním vedením HIWIN, vysokootáčkovým tichým vřetenem s garantovanou házivostí méně jak 0,01mm a upínáním nástrojů do kleštiny, indukčními snímači OMRON zaručujícími vysokou přesnost najetí referenčního bodu.
  • Hlavní konstrukční části stroje (rám, bočnice, portál) jsou tvořeny odlitky, které zajišťují vysokou tuhost a stabilitu.
  • ATC kit
  • Vodou chlazené vřeteno 1,5 kW, 24 000 ot/minLineární zásobník pro 6 upínačů
  • Přesný stůl s T-drážkami vyrobený z litého hliníku
  • Senzor pro automatické měření délkové korekce nástroje
  • Pohony s kontrolou ztráty polohy ve všech osách
  • Agregát pro chlazení vřetene
  • Upínače ISO20/ER16, 6 ks
  • Předepnuté lineární vedení v ose Z
  • PLC modul v řídícím systému
  • Osazením kitu se zmenší pracovní rozsah v ose Y o 90 mm. Pro provoz je nutno ke stroji připojit stlačený vzduch.
  • Vakuový stůl
  • Kompletní řešení včetně rozvodů, kontroly podtlaku a vakuové pumpy
  • Aktivní sací plochu je možné ohraničit na potřebný rozměr vložením těsnící gumy do drážek stolu.
  • Při použití vakuového stolu se sníží průchod pod portálem o 25 mm.

Rozsah dodávky:

  • |ROP00015 ATC kit pro routery SHM / SHG
  • Vakuový stůl
  • 2,5 CAD/CAM software ZDARMA
  • MPG ruční ovladač
  • Sonda pro určení délkové korekce nástroje
  • Tlačítko START/STOP
  • Nástavec na odsávání
  • Základní rychloupínky
  • Matice pro upnutí kleštiny ER16
  • Nivelační prvky
  • Hmotnost:250 kg
  • Rozměry (š × v × h):1710×1585×1250mm
  • Rozměry pracovního stolu:780×1300mm
  • Elektrické připojení:230 V
  • Rozsah posuvu - osa X:600 mm
  • Rozsah posuvu - osa Y:900 mm
  • Rozsah posuvu - osa Z:120 mm
  • Pracovní posuv :6000mm/min
  • Opakovatelná přesnost :± 0,02 mm
  • Řídící systém:ARMOTE
  • Výkon vřetene:1,5 kW
  • Plocha pracovního stolu:T- drážky
  • Koncepce - osa X:Lineární vedení, kuličkové šrouby
  • Koncepce - osa Y:Lineární vedení a kuličkové šrouby
  • Koncepce - osa Z:Kluzné tyče a kuličkové šrouby
  • Rychloposuv:9000 mm/min
  • Vakuová pumpa:SVCO SV 1040 C
  • Výkon vakuové pumpy:1,25 kW
  • Konstrukce portálu:Hliníkový odlitek
  • Uchycení nástroje :ER16
  • Rám stroje:Svařovaný z ocelových profilů
  • Otáčky:0–24000ot/min
